Treść zadania

Najlepsze rozwiązanie

•

  1 0

  antekL1 12.10.2012 (11:58)

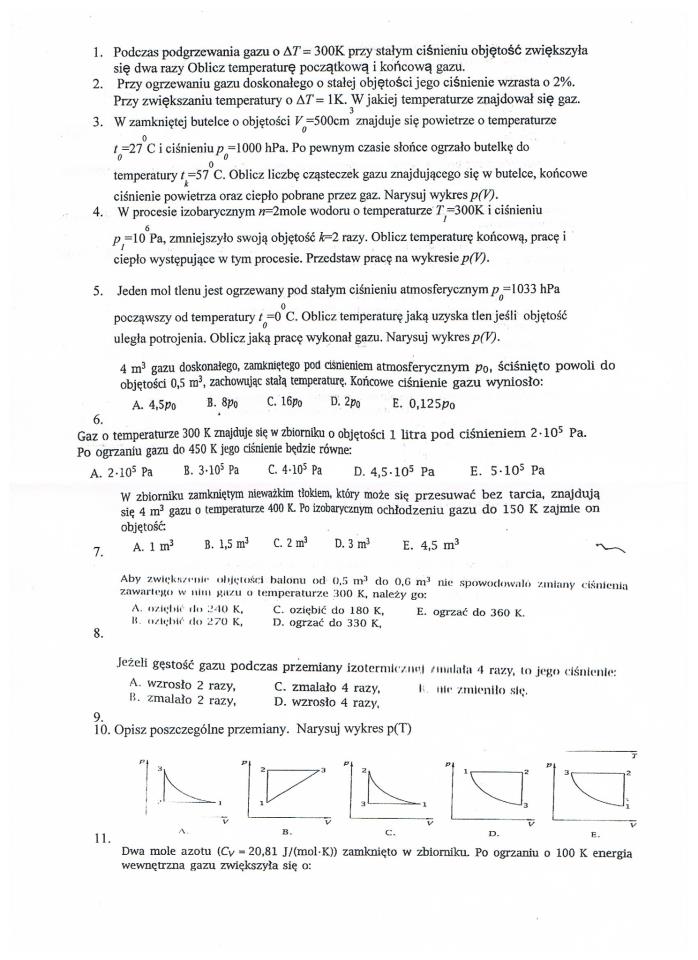

  Nie wiem, czy to zadanie 9 czy 10.

  A.
  1 --> 2 przemiana izobaryczna
  2 --> 3 przemiana izochoryczna
  3 --> 1 Tak naprawdę nie wiadomo, ale autor zadania pewnie myślał o izotermicznej.

  Wykres: Zacznij od jakiegoś punktu, BYLE NIE OD (0,0) !
  Oznacz go "1".
  Temperatura jest na osi poziomej, ciśnienie na osi pionowej.
  1 --> 2:
  Przy tym samym ciśnieniu objętość zmalała, więc temperatura też zmalała.
  Pozioma kreska od punktu 1 W LEWO do punktu 2.
  2 --> 3:
  Ciśnienie wzrosło w stałej objętości więc temperatura wzrosła.
  Ukośna kreska W GÓRĘ i W PRAWO od punktu 2 do 3, ale patrz dalej
  3 --> 1:
  Przemiana izotermiczna. Pionowa kreska W DÓŁ od 3 do 1.
  Dlatego w poprzedniej przemianie punkt 3 ma leżeć dokładnie nad 1.
  --------------------------

  B.
  1 --> 2 przemiana izochoryczna
  2 --> 3 przemiana izobaryczna
  3 --> 1 Stosunek p / V jest stały. Ta przemiana nie ma nazwy.

  Wykres: Zacznij od jakiegoś punktu, BYLE NIE OD (0,0) !
  Oznacz go "1".
  Temperatura jest na osi poziomej, ciśnienie na osi pionowej.
  1 --> 2:
  Ciśnienie wzrosło w stałej objętości więc temperatura wzrosła.
  Ukośna kreska W GÓRĘ i W PRAWO od punktu 1 do 2.
  2 --> 3:
  Objętość rośnie przy stałym ciśnieniu więc temperatura wzrasta.
  Pozioma kreska od 2 do 3 W PRAWO.
  3 --> 1:
  Skoro p / V = stała to V = a*p, gdzie a - jakaś stała.
  Ze wzoru: pV = nRT mamy: p * a * p = nRT czyli
  p = pierwiastek(nR/a) * pierwiastek(T)
  Punkty 3 i 1 trzeba połączyć krzywą pierwiastkową, tzn. taką parabolą obróconą o 90 stopni zgodnie z zegarem. Przy punkcie 1 jest ona bardziej stroma niż przy 3, ale NIE PIONOWA!
  -------------------

  C.
  Tylko kolejność punktów różni ten przypadek od A.
  1 --> 2 Tak naprawdę nie wiadomo, ale autor zadania pewnie myślał o izotermicznej.
  2 --> 3 przemiana izochoryczna
  3 --> 1 przemiana izobaryczna

  Wykres: Zacznij od jakiegoś punktu, BYLE NIE OD (0,0) !
  Oznacz go "1".
  Temperatura jest na osi poziomej, ciśnienie na osi pionowej.
  1 --> 2:
  Przemiana izotermiczna. Ciśnienie rośnie.
  Pionowa kreska W GÓRĘ od 1 do 2.
  2 --> 3:
  Ciśnienie zmalało w stałej objętości więc temperatura zmalała.
  Ukośna kreska W DÓŁ i W LEWO od punktu 2 do 3, ale patrz dalej.
  3 --> 1:
  Przy tym samym ciśnieniu objętość wzrosła, więc temperatura też wzrosła
  Pozioma kreska od punktu 3 W PRAWO do punktu 1.
  Dlatego w poprzedniej przemianie punkt 3 ma leżeć dokładnie na poziomie z 1.
  --------------------------

  D.
  1 --> 2 przemiana izobaryczna
  2 --> 3 przemiana izochoryczna
  3 --> 1 Tak naprawdę nie wiadomo, ale autor zadania pewnie myślał o izotermicznej.

  Wykres: Zacznij od jakiegoś punktu, BYLE NIE OD (0,0) !
  Oznacz go "1".
  Temperatura jest na osi poziomej, ciśnienie na osi pionowej.
  1 --> 2:
  Przy tym samym ciśnieniu objętość wzrosła, więc temperatura też wzrosła.
  Pozioma kreska od punktu 1 W PRAWO do punktu 2.
  2 --> 3:
  Ciśnienie zmalało w stałej objętości więc temperatura zmalała.
  Ukośna kreska W DÓŁ i W LEWO od punktu 2 do 3, ale patrz dalej.
  3 --> 1
  Przemiana izotermiczna. Ciśnienie rośnie.
  Pionowa kreska W GÓRĘ od 3 do 1.
  Dlatego w poprzedniej przemianie punkt 3 ma leżeć dokładnie pod 1.
  ------------------

  E.
  Tylko kolejność punktów różni ten przypadek od D.
  1 --> 1 przemiana izochoryczna
  3 --> 3 przemiana izobaryczna
  3 --> 1 Tak naprawdę nie wiadomo, ale autor zadania pewnie myślał o izotermicznej.

  Wykres: Zacznij od jakiegoś punktu, BYLE NIE OD (0,0) !
  Oznacz go "1".
  Temperatura jest na osi poziomej, ciśnienie na osi pionowej.
  1 --> 2:
  Ciśnienie wzrosło w stałej objętości więc temperatura wzrosła.
  Ukośna kreska W GÓRĘ i W PRAWO od punktu 1 do 2, ale patrz dalej
  2 --> 3:
  Przy tym samym ciśnieniu objętość zmalała, więc temperatura też zmalała
  Pozioma kreska od punktu 2 W LEWO do punktu 2.
  3 --> 1:
  W stałej temperaturze ciśnienie maleje.
  Pionowa kreska W DÓŁ od 3 do 1.
  Dlatego w poprzedniej przemianie punkt 3 ma leżeć dokładnie nad 1.
  -------------------------

  Uff !!

  Dodawanie komentarzy zablokowane - Zgłoś nadużycie

  •

    antekL1 12.10.2012 (11:59)

    Jeśli się pomyliłem, napisz. Będę ok. 13, MUSZĘ wyjść z piszczącym psem.
